CNC cu cuțit oscilant
Sistemul digital de debitare de mare viteză MULTINEST permite realizarea operațiunilor de debitare completă, debitare parțială, frezare, perforare, biguire și marcare, cu viteză și precizie ridicate. Echipat cu un instrument de marcare, sistemul poate realiza marcaje precise. MULTINEST este ideal pentru realizarea prototipurilor și pentru producția în serii mici sau mari, fiind utilizat în industria de semnalistică, publicitate, imprimare și ambalaje. CNC nesting pentru productie materiale diverse
Echipamentul CNC poate fi configurat și fabricat în diferite dimensiuni, în funcție de cerințele clientului și de dimensiunile materialelor care urmează să fie prelucrate.

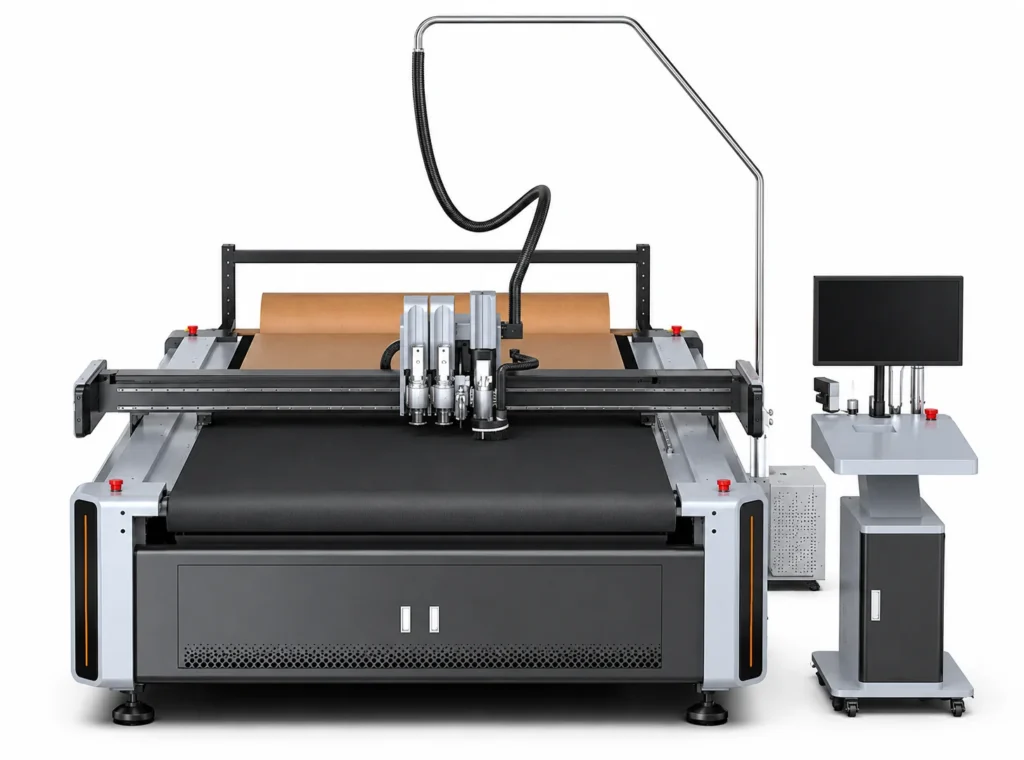

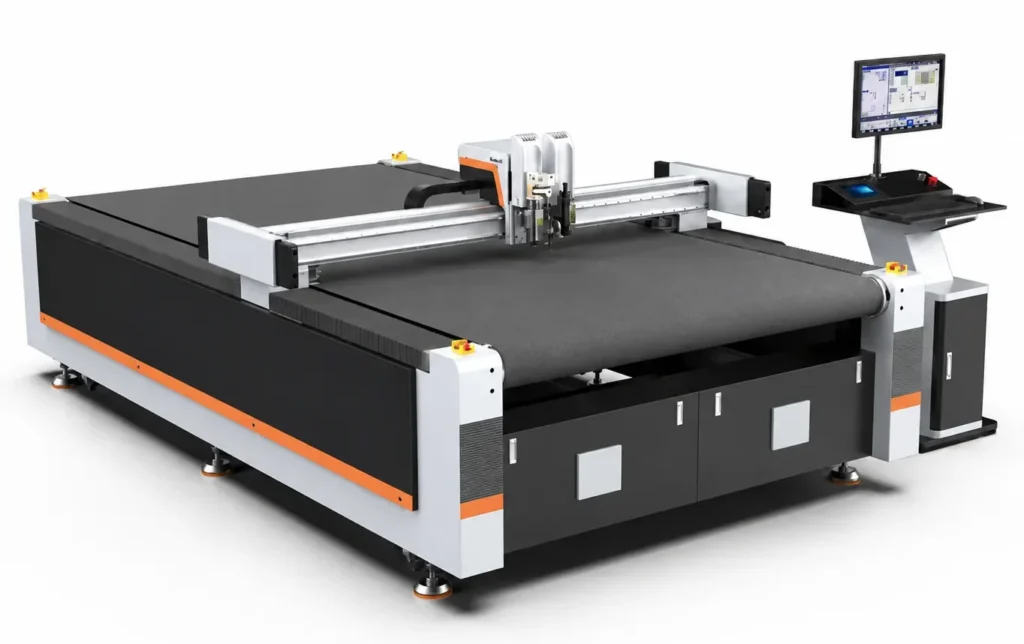

Sistem CNC NESTING de debitare și biguire – MULTI NEST 2130

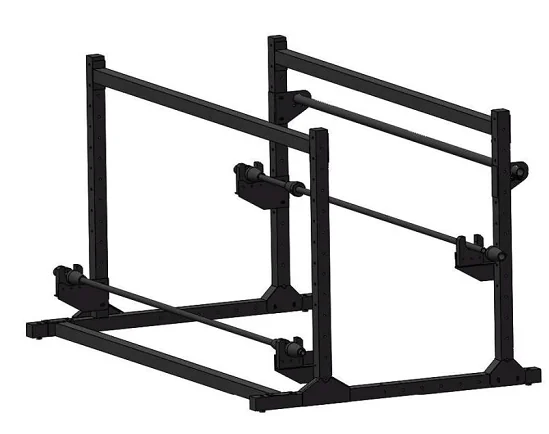

Suport pentru material în rolă, cu două poziții
Suportul poate găzdui materialul care urmează să fie prelucrat, precum și o rolă de folie PE cu grosimea de 0,04 mm, utilizată pentru etanșarea vacuumatică în cazul prelucrării materialelor permeabile.
Alimentarea materialelor din rolă pe masa mașinii se realizează manual.

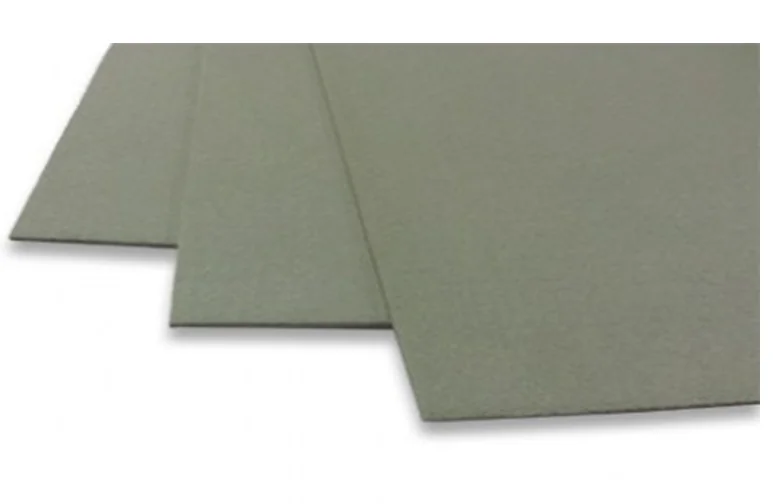

Material de sacrificiu pentru masa 2030
Acest material, cu o grosime de 3 mm, se așază pe masa mașinii și are rolul de strat de sacrificiu, protejând masa conveyor împotriva uzurii premature în cazul tăierii directe cu cuțite.
Este un material poros, care oferă permeabilitatea necesară pentru fixarea materialului cu ajutorul sistemului de vacuum.

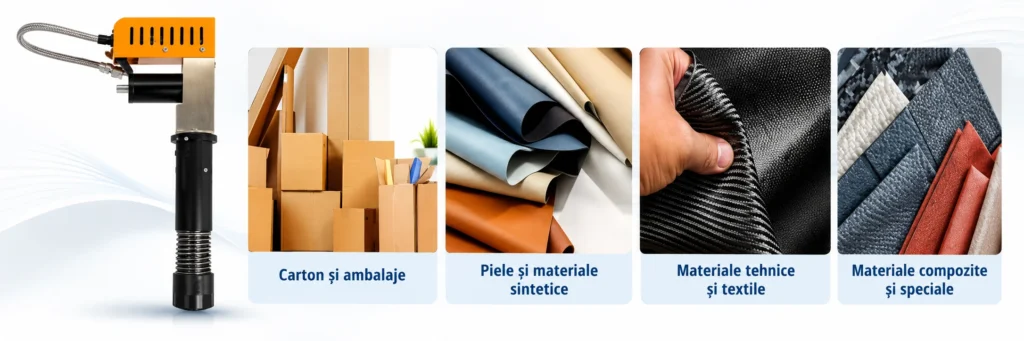

Echipare standard – cuțit oscilant
În configurația standard, utilajul este echipat cu un cuțit oscilant, conceput pentru debitarea precisă a unei game variate de materiale.
Acesta poate fi utilizat pentru prelucrarea materialelor precum spumă, panouri cu structură celulară tip Honeycomb, vinil, mochetă, piele, carton și materiale compozite cu densitate medie.
AVANTAJE TEHNICE
MULTI NEST este un utilaj CNC automat de debitare, conceput pentru prelucrarea unei game variate de materiale, precum materiale țesute și nețesute, materiale tehnice și compozite, materiale sub formă de foi, cauciuc, textile imprimate, PVC, Plexiglas, vinil, carton, diferite tipuri de materiale plastice și multe altele.
Utilajul este conceput pentru utilizarea într-o gamă largă de industrii, precum industria mobilei tapițate, industria textilă, industria automotive, prelucrarea pielii și a materialelor compozite tehnice, precum și industria grafică, de semnalistică și ambalaje.
- Mașina este construită cu o masă de tip conveyor, care permite prelucrarea atât a panourilor, cât și a materialelor flexibile alimentate din rolă, cu încărcarea și centrarea automată a materialului pe masa de lucru.
- Masa de tip conveyor este echipată cu un sistem de vacuum pentru fixarea materialelor. În cazul materialelor cu permeabilitate foarte ridicată, care nu pot fi fixate suficient prin vacuum, utilajul dispune de un sistem pentru aplicarea unei folii peste material. Aceasta asigură etanșarea necesară și permite prelucrarea unei game foarte variate de materiale textile și flexibile.
- Centrul de prelucrare este echipat cu un sistem centralizat de lubrifiere cu ulei pentru fiecare axă de culisare.
- Masa vacuumatică este împărțită în 10 zone, care pot fi activate individual.
- Structura mașinii este realizată din aluminiu utilizat în industria aeronautică, material caracterizat prin proprietăți de atenuare și absorbție a vibrațiilor.
Gantry
- Portalul mobil de tip Gantry este executat din oțel rectangular și prevăzut cu elemente sudate de ranforsare pentru asigurarea unei rigidități optime.
- Deplasarea pe axele X, Y și Z se realizează pe ghidaje prismatice preîncărcate cu bile, pentru o liniaritate ridicată a mișcării.
- Angrenarea axelor X și Y se realizează prin cremaliere cu dantură elicoidală.
- Angrenarea axei Z se realizează printr-un ax melcat cu dublă spirală, pentru o precizie de poziționare de până la 0,01 mm.
- Axele sunt antrenate de servomotoare digitale Fuji cu rezoluție ridicată.

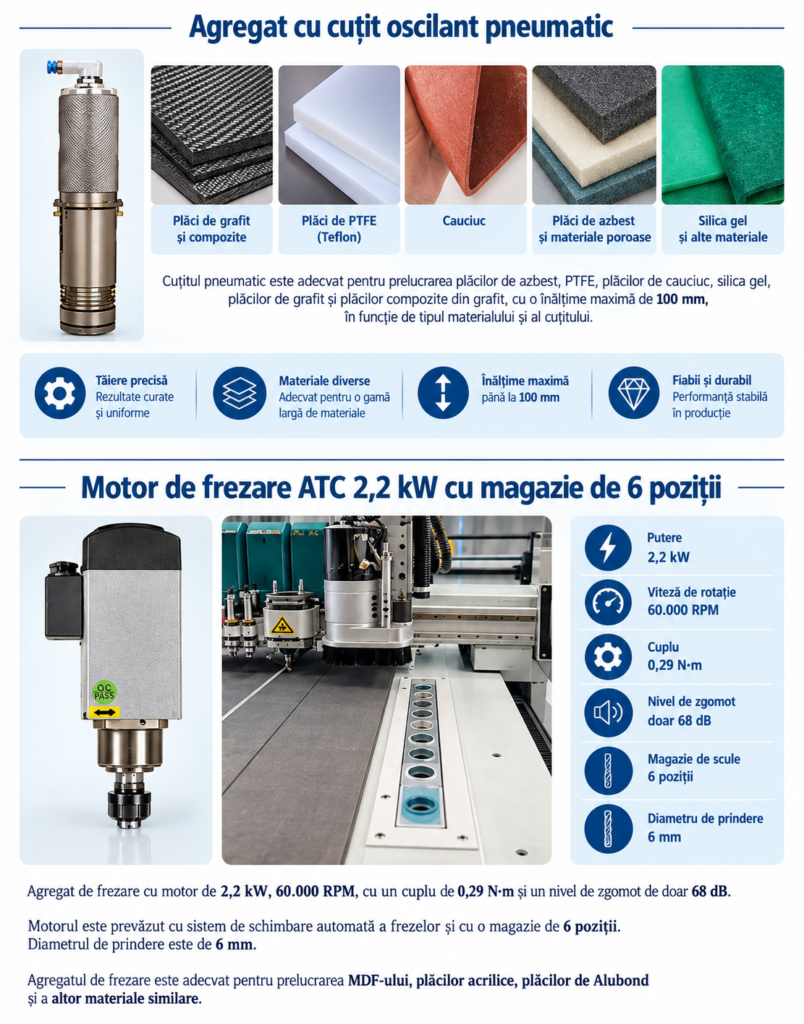

În configurația standard, utilajul este echipat cu un post pentru cuțit oscilant, cu schimbare manuală.

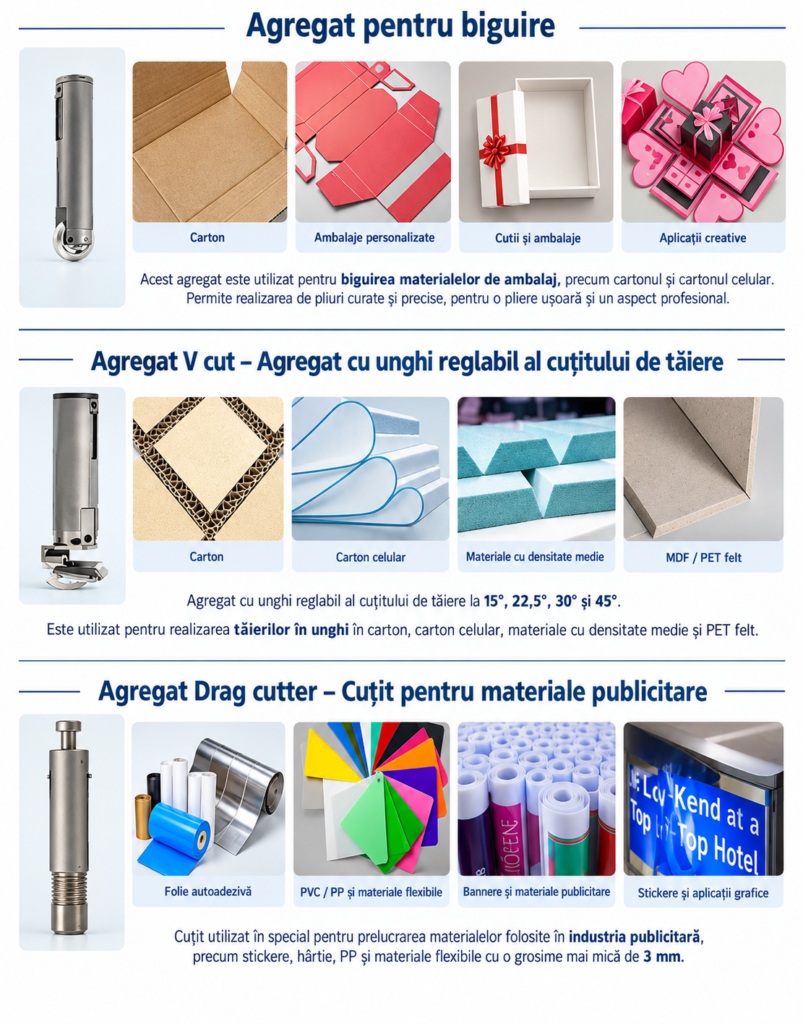

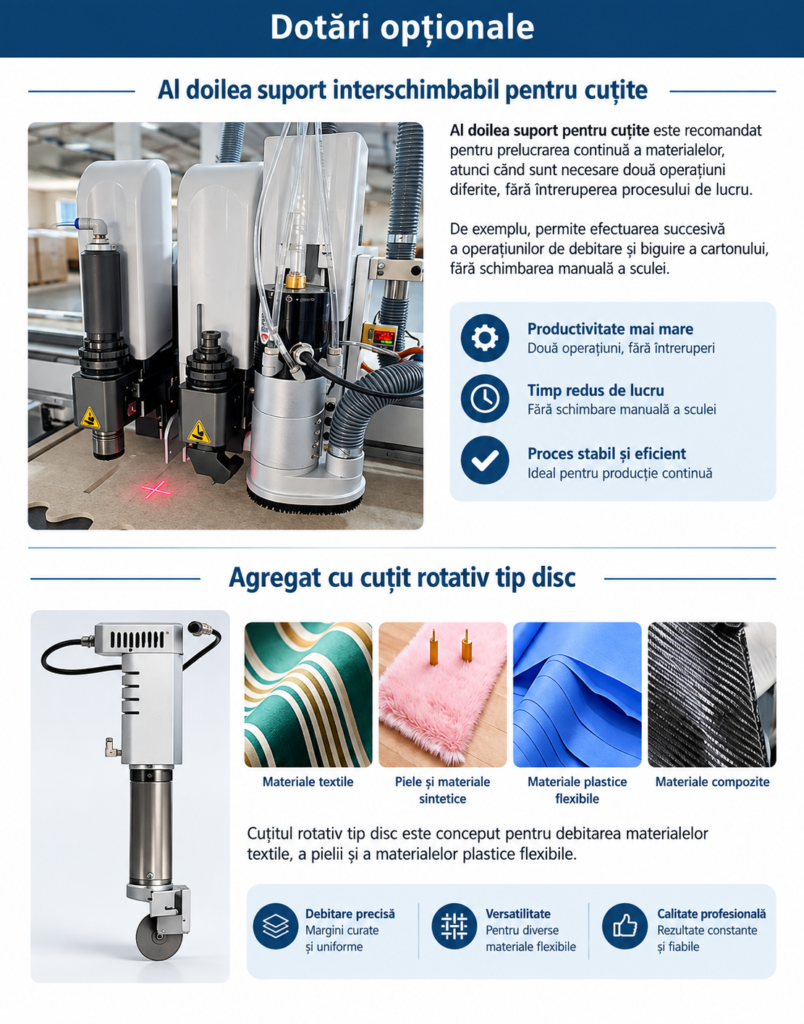

- Mașina dispune de două posturi interschimbabile pentru diferite tipuri de cuțite vibrante sau oscilante.
- Pentru motorul de frezare este prevăzută o magazie de scule cu 6 poziții.
Utilajul este echipat cu un controller propriu dezvoltat de AOLcut, conceput special pentru acest tip de prelucrare.
Funcții de programare și control:
- Import fișiere: DXF, PLT, POF, GDF, AI și PDF.
- Importul fișierelor de pe suport USB.
- Programare directă din pupitru în limbaj geometric G-code.
- Posibilitatea modificării punctelor de origine și setarea simultană a mai multor puncte de origine.
- Sistem propriu de diagnoză.
- Gestionarea magaziei de scule.
Capacitate de absorbție: 5,7 m³/min
Răcire cu aer
Notă: Imaginile au caracter informativ. Configurația, componentele, accesoriile, materialele și culorile pot varia în funcție de model și configurația echipamentului. Pentru informații exacte, vă rugăm să ne contactați.
